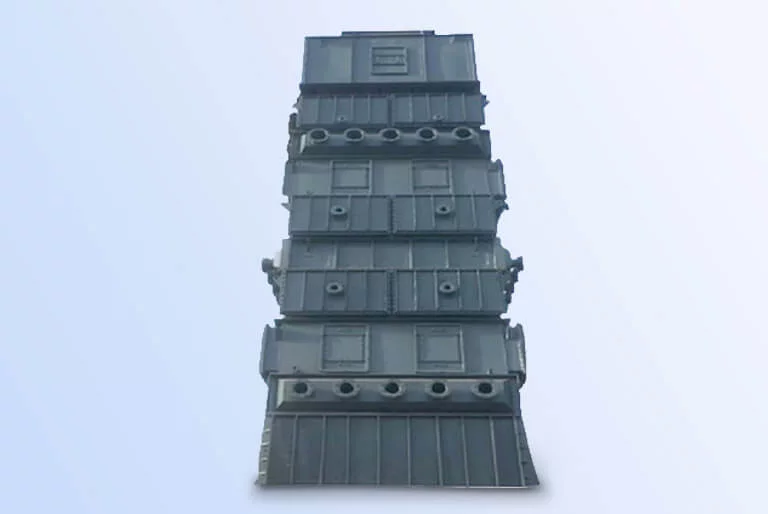

调质塔

调质塔主要由调质体、风网系统、自动显示、控制系统三部分组成。

根据原料产量和含水率的差异，淬火回火塔由9-13层组成，每层一般高1 m，热空气层在淬火回火塔内分层均匀。

塔体主体由进料段、蒸汽加热段、热风干燥段、输送出料段组成。

一般在进料段加装物料均衡器，使物料均匀进入淬火塔。也可安装高位仪表，保证高位报警，或与进料、出料传动机构联锁，自动调节进料、出料速度，保证出料量。

蒸汽层一般采用不锈钢椭圆管，传热面积大，换热效果好，上下两层管的布置正好是彼此90度。

热空气层采用目前流行的混流大豆干燥塔用的角箱。传动排料部分由4-6组传动排料链轮和旋转阀组成。
